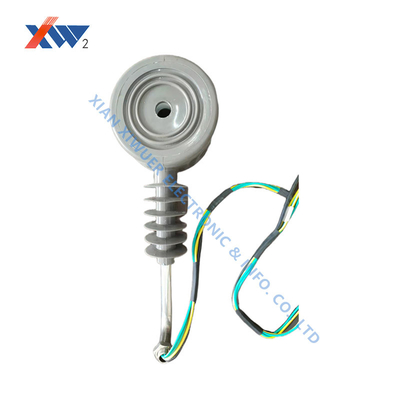

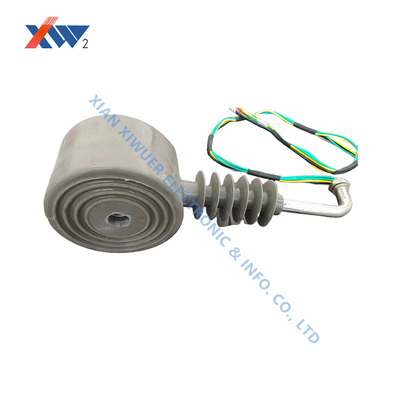

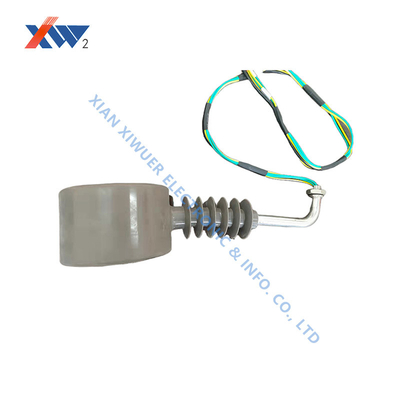

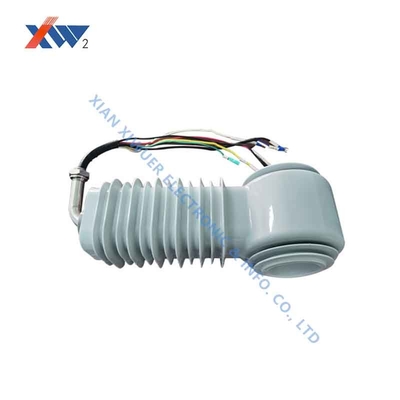

10 kV buitenste elektromagnetische transformator drumstick gecombineerde spannings- en stroomsensor voor Vacuum circuit breaker

met een vermogen van niet meer dan 50 W

Technische parameter

1. Basis elektrische prestaties van spanningssensor:

• Spanningsklasse: 12/48/90 KV
• nauwkeurigheidsniveau: fasevolgspanning: 0,5/3P; nulvolgspanning: 1/3P (2%~190%Un)
• Partieel ontladen: < 5 stuks (14,5 KV)
• Spanningsverhouding: 10KV/√3:3.25V/√3:6.5V/3
• Omgevingstemperatuur: -40~+70°C
• Werkfrequentie: 50 Hz
• Nominale belasting: 2 MΩ

2. Basis elektrische prestaties van de stroomsensor:

• Spanningsklasse: 12/48/90 KV
• Nominale stroom: fase-stroom: 600A/1V; nulvolgorde stroom: 20A/0,2V;
• nauwkeurigheidsklasse: fase-stroom: bescherming 5P10; meting/meting 0,5 s; nulreeksstroom: 1 (1%~120%)
• Beschermingsklasse 10P
• Nominale belasting: 20KΩ;
• Werkfrequentie: 50 Hz
• De frequentie van de secundaire aansluiting op de grondstroom is: 3 KV (1 min);

3. Basis elektrische prestaties van het vermogensafnemingsapparaat:

• Spanningsklasse: 12/48/90 KV;
• Elektrisch vermogen: 3~20VA (27VDC) optioneel; gedeeltelijke ontlading: <20pc (14,5kv)
• Standspanning: 48KV ((1 min)

Toepassing

Geschikt voor gebruik met ZW32 en andere buitenste vacuümcircuitsluiters op paal in elektriciteitssystemen met een nominale spanning van 10 kV.
