Meerschaalgrafiet gap stroomvoorziening Bliksemoverstroming beschermer gelamineerde multi-punt trigger
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Standaard werkspanning-U0 | 250 VAC ((50/60 Hz) | Maximale continue bedrijfsspanning-Uc | 385VAC ((50/60Hz) ((L-N) |
|---|---|---|---|
| Spanningsbeschermingsniveau-up | 1.5KV | Reactietijd-ta | 100ns |
| Beperkte spanning-UL | ≤ 0,65 kV, ((Na 10/350,10μs) | Werkende Temperatuur (℃) | -40℃~+105℃ |
| Markeren | Grafiet Gap stroomvoorziening Bliksembeschermer,Meerlaagse weerlichtbeschermer,Gelamineerd grafiet-splitsingsoverspanningsscherm |
||
Productomschrijving

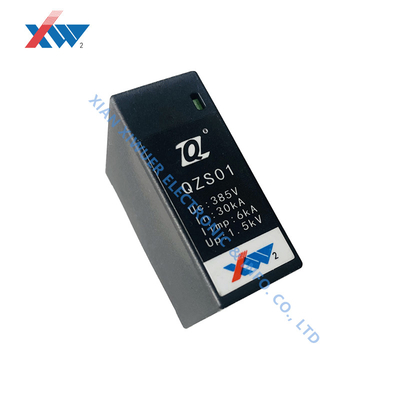

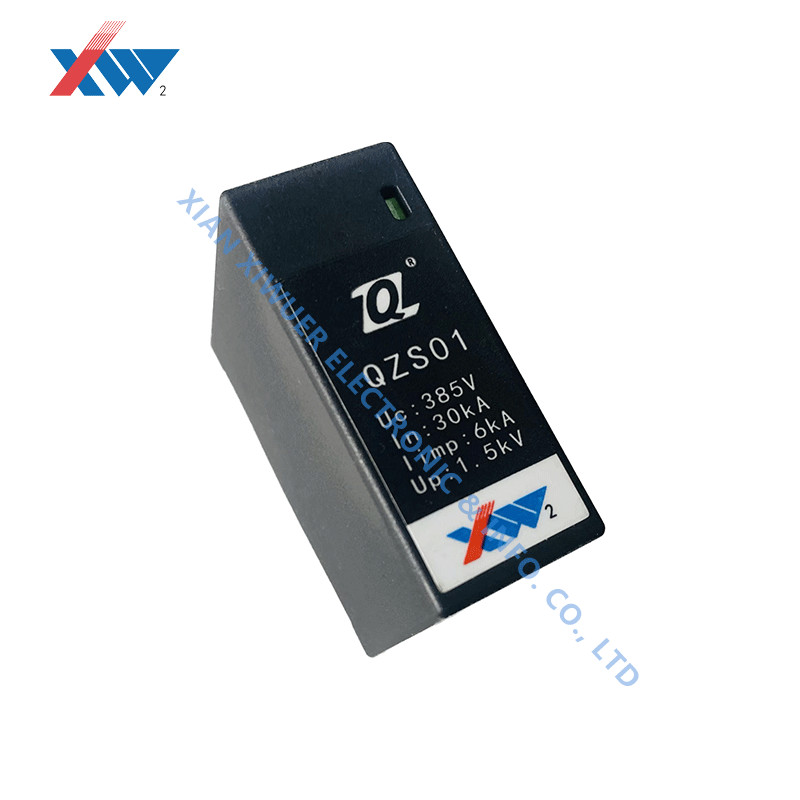

QZS01-385/30(S) meerlaagse grafiet-gap-stroomvoorziening bliksembeschermer, met een gelaagde grafiet-gap- en meerpuntsprongtechnologie aan de binnenkant,die het beschermingsniveau tegen tijdelijke schokken verbetertDaarom kan het worden gebruikt voor laagspanningsstroomvoorziening en -distributiesystemen en elektrische apparatuur om bliksembescherming van klasse B (klassificatietest van klasse I) te bieden.Het product heeft een ingebouwde bescherming tegen overtemperatuur en overstroom, met een signaalalarminterface op afstand (droog contact), die handig is voor de afstandscontrole van de status van de overspanningsbescherming.
Kenmerken
- Verbetert het beschermingsniveau tegen tijdelijke schokken aanzienlijk
- Het product heeft een ingebouwde bescherming tegen overtemperatuur en overstroom
- met een afstandssignaalalarminterface (droog contact), die geschikt is voor de afstandsmonitoring van de status van het overspanningsbeschermingsapparaat
Toepassing
Het kan worden gebruikt voor lage-spanningsstroomvoorziening en -distributiesystemen en elektrische apparatuur om bliksembescherming van klasse B (klasse I classificatietoets) te bieden.
Technische PArameeters
| Artikel 1 | Technische gegevens |
| EPD-categorie | Klasse I |
| Standaard werkspanning-U0 | 250 VAC ((50/60 Hz) |
| Maximale continue bedrijfsspanning-Uc. | 385VAC ((50/60Hz) ((L-N) |
| Reactietijd-ta. | 100 ns |
| Nominale ontladingsstroom-In(8/20 μs) | 30kA ((4 opeenvolgende tests van elk 5 positieve en negatieve keren, 90 seconden tussen de keren, 5 minuten tussen de groepen) |
|
Impulsafvoer -Iimp (10/350 μs) |
6kA ((4 groepen positieve en negatieve tests met elk 5 keer, 90 seconden tussen de testtijden en 5 minuten tussen de groepen) |
| Spanningsbeschermingsniveau-Up | 1.5 kV |
| Beperkte spanning-UL | ≤ 0,65 kV, ((Na 10/350,10μs) |
| Nominale waarde van losgekoppelde vrije wielen-Ifi | 1.5kA ((385VAC),6kA (275VAC), 3kA ((320VAC) |
| Bijgevolg moet de banden tussen de twee schakels worden bepaald.T |
(1) 1420V/300A/200ms, 440V 120ms, weerstandswaardig of flitsend, geen brand; (2) De bliksemwerker wordt op 1500Vac/20A aangedreven, zodat de grafietgap-actie de stroom leidt, de spanning continu wordt aangebracht totdat de trip na 1 minuut stopt,om de betrouwbaarheid van de reis te controleren, kan het apparaat verschijnen schelp vervorming, een kleine hoeveelheid rook, kan niet vuren en branden. |
| Werkspanning | ≤ 2,2 kV |
|
Elektrische kracht (aandachtspoort naar signaalpoort) |
1. Elektrische sterktevereisten: Geslaagd 4300VDC elektrische sterkte test, tijd 1min. Geen storing en geen boog, lekkage stroom is minder dan 1mA. 2. Testomstandigheden (1) Omstandigheden bij kamertemperatuur (2) Testomstandigheden bij hoge luchtvochtigheid: omgevingstemperatuur 40 °C, luchtvochtigheid 95%, opslag 120 uur |
| Maximale werkstroom van de alarmport | Max:250V/0,5A(AC)0,1A(DC);Min:12Vdc/1mA |
| Reactietijd | ≤ 100 ns |
| Of een mislukte waas vereist is | - Ja, dat klopt. |
| Vlamvertrager | UL94 V-0 |
| Type afstandssignaalcontact | Droog contact |
| Definitie van contactpersonen | Normaal gesloten (passief knooppunt) |
Milieueisen en servicevereisten
| Volgende.Nee | Artikel 1 | Technische gegevens | Opmerking | ||||||||||
| 1 | Werktemperatuur ((°C) | -40°C+105°C | |||||||||||
| 2 | Transportopslagtemperatuur ((°C) | -50°C+105°C | |||||||||||
| 3 | Relatieve luchtvochtigheid ((%) | 5% ~ 95% ((25°C) | |||||||||||
| 4 | Toepasselijke hoogte ((m) | ≤ 5000 m | |||||||||||
| 5 | Vochtgevoeligheidsklasse | Niveau 1 ((≤ 30°C/85%RH) | |||||||||||
| 6 | Onderzoek van een laagdruklading | Volgens 5000 meter 54 kPa, 55°C, plus Uc-spanningstest gedurende 8 uur. | Elektrische prestaties voldoen aan de specificaties | ||||||||||
| 7 | Test met aansturing van de bliksemhalter | 1500Vac/20A, waardoor de grafietkloof werkt om stroom te leiden, en de spanning blijft worden toegepast totdat deze stopt na het trippen gedurende 1 minuut. | Betrouwbaar trippen, het apparaat kan deformatie van de schil ervaren, een kleine hoeveelheid rook, en kan geen brand vangen. | ||||||||||
| 8 | Vibratie |
Trillingen tijdens transport met verpakking, wortelgemiddelde kwadratische versnelling Grms=1,15 g, 30 minuten in elk van de drie assen
|
Elektrische prestaties voldoet aan de specificatie |
||||||||||
| Verpakkingsdruppel: Druppeloppervlak: 1, 2, 3, 4, 5, 6; Druppelrand: 2-3, 2-5, 5-3; Druppelhoek: 1-2-6, 1-4-5, 2-3-5, 3-4-5; Druppel één keer op de bovenkant, rand en hoek. | |||||||||||||
| Sinusoïdale trillingen na installatie en bevestiging: 5 Hz ~ 9 Hz, 1,2 mm, 9 Hz ~ 200 Hz, 0,4 g, sweeprate niet meer dan 1 octaaf per minuut, 5 cycli in elk van de drie assen. | |||||||||||||
| Willekeurige trillingen na installatie: 5Hz-10Hz, +12dB; 10Hz-50Hz,0.04m2/S3; 50Hz-100Hz, -12dB, 30 minuten in elke richting in drie assen. | |||||||||||||
| 9 | Veiligheidsvoorschriften | IEC 60950/ EN 60950 | Voldoet aan de vereisten |
Afmeting
