De draadloze Capacitieve Sensor van de de Kabel Gezamenlijke Capacitieve Temperatuur van de Voltagedetector

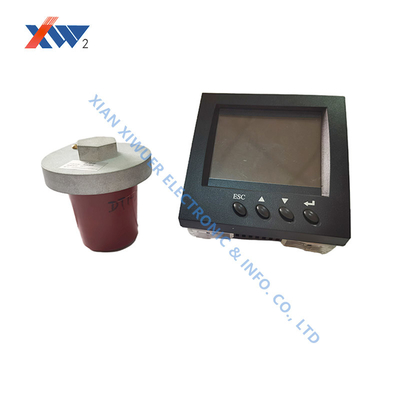

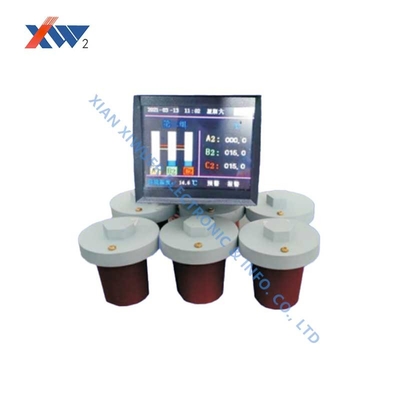

Draadloos Temperatuur Meetinstrument voor Ring Network Cabinet

Inleiding

In het machtssysteem, is de temperatuur van de elektroverbinding een belangrijke parameter die de normale bedrijfsvoering van het primaire materiaal uitdrukt. Vooral voor het brekende contactpunt van primair materiaal, wegens materiaal productie, materiaal zullen het verouderen, en de milieuvervuiling, de contactoxydatie en het boogeffect tijdens verrichting contactweerstand om veroorzaken te stijgen. De contacten verwarmen vaak omhoog onophoudelijk en de temperatuur houdt het toenemen, begravend verborgen gevaren voor de veilige exploitatie van het materiaal. Als gevonden niet in time, kan het gemakkelijk tot brand of explosie leiden, resulterend in reusachtige bezitsschade. Volgens het Nationale Electric Power-Rapport van het Veiligheidsongeval, meer dan worden 40% van de stroomongevallen die zich in krachtcentrales in mijn land elk jaar voordoen veroorzaakt door van elektromateriaal met hoog voltage te oververhitten. In Artikel 11.7.2 van van het het Netbedrijf van de Staat Achttien Major Grid Anti-Accident Measures door het het Netbedrijf van de Staat wordt uitgegeven, vereist het dat „bij de verbindingen van het mechanisme, het deel van de machtsmijnbouw van disconnector (essentiële onderdelen dat: de contacten, de bedradingscontactdozen) enz.), vooral tijdens zware lading of op hoge temperatuur, versterken het toezicht op temperatuurstijging van werkend materiaal.“

Eigenschappen

• Meet direct de temperatuur van de binnenleider van de stop om op de temperatuur in real time van de kabelverbinding te wijzen.
• De verschijning en de afmetingen van de originele achterstop zijn precies hetzelfde, en de vervanging is eenvoudig.
• Keur voltagemacht goed die technologie nemen, is geen externe voeding nodig.
• Het gebruiken van 433MHZ-frequentieband, draadloze transmissie, stabiele mededeling
• De gastheerfunctie kan de weergavemodus, de communicatie haven en het communicatie protocol aanpassen

Toepassing

Het draadloze temperatuur meetinstrument voor de stop van het kabinet van het ringsnetwerk wordt gebruikt om de temperatuur van het kabelkopstation van de diverse kabinetten van het ringsnetwerk en dozen van de kabeltak online te controleren. Volgens de daadwerkelijke temperatuurwaarde van de koperkern van de stop, wordt de graad van het oververhitten van het materiaal bepaald. Wanneer overtemperature voorkomt, kan het systeem een alarmaanwijzing uitgeven om het verborgen probleem op tijd op tijd te ontdekken. Het is van grote betekenis om de betrouwbaarheid van kabelgezamenlijke operatie te verbeteren, het aantal mislukkingen te verminderen, en mislukkingsverliezen te verminderen.

Technische Parameters

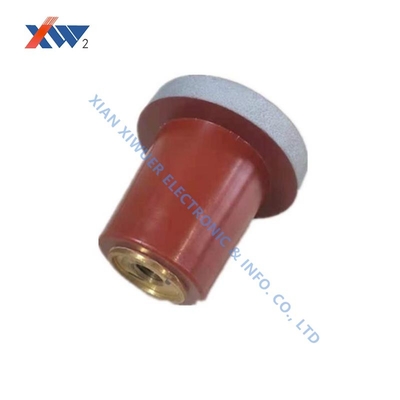

1. Temperatuur die stopsensor meten

• De waaier van de temperatuurmeting: -40℃~+125℃
• De nauwkeurigheid van de temperatuurmeting: ±1℃ 20211007
• Temperatuurmeetmethode: contacttype
• Beschermingsklasse: IP68
• Werkende frequentieband: 433MHz
• Macht-nemende methode: voltage macht-neemt
• Inschakelenvoltage: 8KV
• Het verzenden van frequentie: <10s>
• Bliksemimpuls: meer dan 95KV weersta voltage: 48KV/3min, normale gedeeltelijke lossing: 20KV, minder dan 2PC

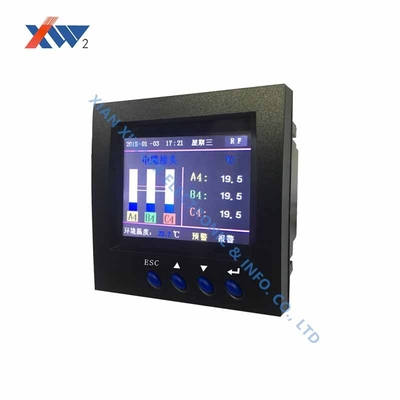

2. De draadloze ontvanger van de temperatuurmeting

• Installatiemethode: ingebed gat
• De waaier van de temperatuurmeting: - Weergavemodus 40℃~+125℃: LCD het kleurenscherm
• Alarmoutput: 1 (normaal open, normaal gesloten knoop) Communicatie interface: RS485
• Communicatie protocol: modbus (klantgerichte) Werkende voeding: AC/DC85~265V
• Machtsconsumptie van de gehele machine: <5w>
• Draadloze communicatiefrequentie: 433MHZ
• Werkend milieu: temperatuur -25℃~+85℃, relatieve vochtigheid ≤ 95%, geen condensatie
• Opslagtemperatuur: -50℃-85℃
• Afmetingen: 96mm×96mm×103mm

BEDRIJFoverzicht

Xian Xiwuer Electronic & Informatie. Co., Ltd wordt gevestigd in Beiguan, Xi'an-stadsdekking op een gebied van 4000 ㎡, met werknemers van 2300, en ongeveer 580 technici, amongthem, zijn er 135 ingenieurs, 21 hogere ingenieurs. Het bedrijf heeft totale activa van 315 miljoen RMB-Yuans, vaste activa's van 137 miljoen RMB-Yuan, die een grote onderneming hoofdzakelijk belast met het produceren van elektronische componenten is. Het bedrijf heeft de grootste productieschaal van Varistor, van SPD (Schommelings Beschermend Apparaat) en van HV Ceramische Condensator in China, met de volgende belangrijkste producten:

1. Varistors & SPD

4. Thermistor

De belangrijkste productielijn en het het inspectiemateriaal & instrument worden ingevoerd uit Japan, Amerika, België en Zwitserland enz. De jaarlijkse productiecapaciteit twee belangrijke producten is respectievelijk bereikt aan 5 miljoen PCs en 150 miljoen PCs, met het tarief van de marktholding in China van ongeveer 10% en 30% respectievelijk door voortdurend technische innovatie. Varistors en SPD door het bedrijf wordt genoten van grote reputatie in de internationale markt die, naar vele landen en gebieden zoals Japan, de V.S., Hong Kong enz., met de klanten zoals India en GE in de V.S. worden uitgevoerd uitgevaardigd die. reeds worden verkocht aan LG-bedrijf in Korea met grote hoeveelheid, en ook aan Spainand India enz.

Niet alleen zijn de productenkwaliteit en de technische capaciteit, maar ook de volledigheid van de modellen allen in de belangrijke plaats in China. De belangrijkste producten hebben de goedkeuring van CCEE, van UL, van VDE & TUV. Het kwaliteitssysteem was opstelling volgens het vereiste van ISO9000 sinds 1992, en heeft ISO9002-goedkeuring door DNV Internationale Organisatie in Juli 1994 overgegaan, dan gekregen ISO9001-certificatie door Britse organisatie in 2000, tegen die tijd zijn wij zowel de eerste persoon die door ISO9000 certificatie op het Noordwestengebied van China en hetzelfde beroep worden goedgekeurd. Wij gingen al opeenvolgende periodieke controle over en worden regelmatig het nieuwe die certificaat in Holland in Aug.1997 wordt geregistreerd; het kwaliteitssysteem wordt constant versterkt en voltooid. En wij werden ISO18000-ook certificaat.

Wij geloven wij tevreden goederen en de dienst aan klantenhuis en in het buitenland van de redelijkste prijs en de kortste levertijd, op basis van onze uitstekende kwaliteitsborgingcapaciteit, technische ontwikkelingscapaciteit en rijke productieervaringen kunnen voorzien.
