| Merknaam: | XIWUER |
| Modelnummer: | PD-KBW62 |
| MOQ: | 1 Eenheid |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | L/C, T/T |
| Leveringscapaciteit: | 2,000, 000 eenheden per jaar |

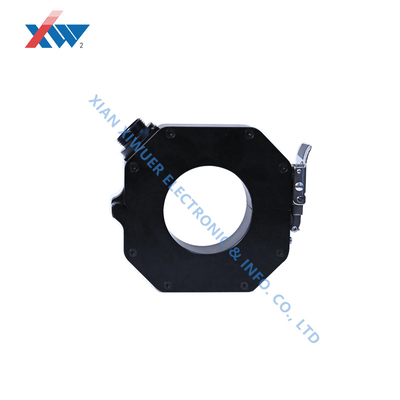

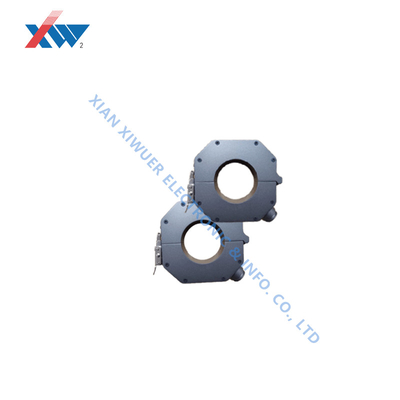

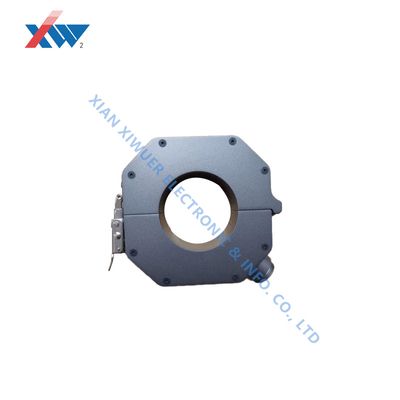

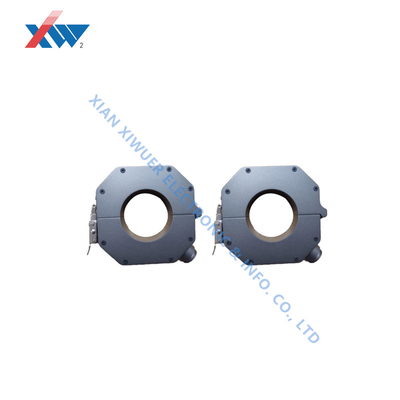

Hoog Frequentie-stroomtransformer voor PD-meting HFCT breedbandbreedte200 kHz-100 MHz BNC-connector
Beproevingsbeginsel
Wanneer er een gedeeltelijke ontlading plaatsvindt in de kabel, zal de hoogfrequente stroom zich verspreiden naar de aarde langs de aarddraad.het hoogfrequente stroomsignaal wordt gedetecteerd om de detectie van gedeeltelijke ontlading te bereikenDe transformator gebruikt de Rogowski spoel werkwijze, met meerdere draaie van geleidende spoelen om het ringvormige magnetische materiaal gewikkeld.Het hoogfrequente wisselend elektromagnetisch veld veroorzaakt door de hoogfrequente stroom die door het centrum van de magnetische kern gaat, genereert een geïnduceerde spanning op de spoelEr is geen elektrische verbinding tussen het meetcircuit van de transformator en de te meten stroom.en de te meten apparatuur niet hoeft te worden uitgeschakeld.
Kenmerken
Toepassing
Voor gebruik bij hoogfrequente voedingsmiddelen en motorrijders, enz.
Technische parameter
| Model | PD-KBW62 | |
| F | Bandbreedte | 0.2MHz- 100MHz |
| S | Gevoeligheid | 1 pc |
| Zc | Overdrachtsimpedantie | 8-14mv/mA |
| RM | Matching-impedantie | 50Ω |
| Ta. | Werktemperatuur | -40°C~+85°C |
| T's | Bergingstemperatuur | -40°C~+100°C |
| O | Verbinding | BNC |
| B. | Max. toegestane 50 Hz stroom | 200A |
| P | IP-beschermingsklasse | IP40 |
| Φ | Openingsopening | Φ60 mm |
Afmeting
- Ik weet het niet.
OVERZICHT VAN HET BEDRIJF
• Smart Embedded Epoxy Pole;
• Geïntegreerde instrumenttransformer
• capacitieve spanningsverdeler;
• Hoogspanningscondensatorstaaf;
• Hoogspanningsfilmcapacitor;
• Hoogspanningsweerstand;
• Primaire en secundaire geïntegreerde intelligente assemblage en componenten met de functie van spanningsmeting, stroommeting, bescherming, temperatuurbewaking en stroomvoorziening;
• Onderdelen/onderdelen/assemblage voor middel-hoge spanning;
• Overspanningsbeschermingsinrichting voor stroomvoorziening
• chips voor lichtende apparaten;
• Zinkoxidevaristor; thermistor.
Belangrijkste klanten:ABB, Schneider, GE, ZTE, XD Electric, XJ Electric, PingGao Electric enz.
