24kV 15pF Hoogspannings Keramische Condensator Kernstaaf voor Weerstandsspanning In isolatieolie 70kVAC/5min

Merknaam:	XIWUER
Modelnummer:	24kv - 15pF
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Leveringscapaciteit:	8,000,000 per jaar

Detail Information

Productbeschrijving

Detail Information

Plaats van herkomst:

XIAN, CHINA

Certificering:

ISO9001,ISO14001,ISO45001

Nominale Spanning:

24KVAC

Nominale capaciteit ((pF):

Nominale capaciteitsbereikTestfrequentie:1kHz+20% testspanning:

1V+0,2V:13~17

Weerstandsspanning (in isolatieolie):

70kVAc/5min

Gedeeltelijke Lossing:

26.4kVAC≤10pC

Bliksempulse kV1.2/5μs:

125

Verpakking Details:

KARTON

Levering vermogen:

8,000,000 per jaar

Markeren:

Isolatieolie Hoogspanningscondensator

24 kV hoogspanningsceramische condensator

15pF hoogspanningsceramische condensator

Productbeschrijving

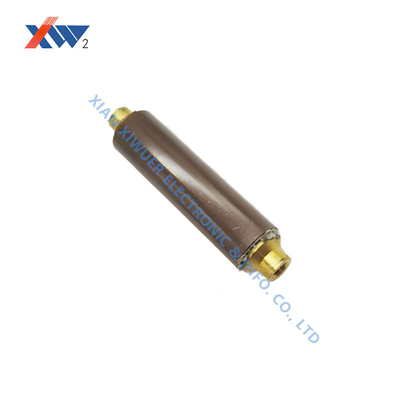

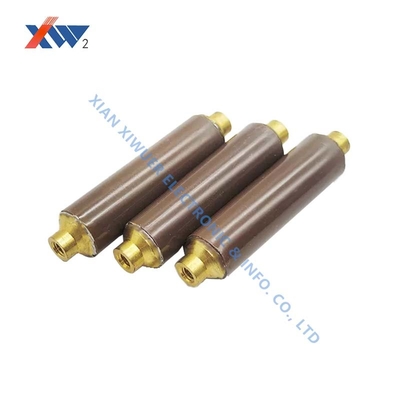

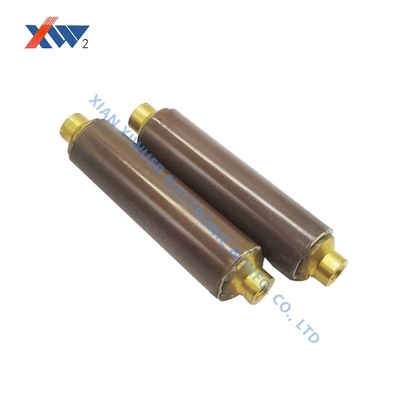

Hoogspannings keramische condensator kernstaaf 24kV 15pF

Belangrijkste specificaties

Nominale spanning: 24kV AC
Nominale capaciteit: 15pF
Capaciteitsbereik: 13~17pF (Testfrequentie: 1kHz, Testspanning: 1V±0.2V)
Weerstandsspanning (in isolatieolie): 70kV AC/5min
Gedeeltelijke ontlading: ≤10pC bij 26.4kV AC
Bliksemimpuls (1.2/5μs): 125kV

Toepassingsgebieden

Ontworpen voor live display-apparaten in 10kV-40.5kV energiesystemen, deze hoogspannings keramische condensator biedt real-time indicatie van de werkstatus voor:

Hoogspanningsgeleiders
Stroomonderbrekers (SF6 en vacuümtypes)
Bliksembeveiligers
Instrumenttransformatoren

Typische parameters omvatten capaciteitsbereiken van 10pF-230pF (bijv. 90pF bij 24kV), met weerstandsspanningen van 68kV (netfrequentie) en 125kV (bliksemimpuls).

Installatie- en gebruiksinstructies

Gedeeltelijke ontlading: ≤5pC bij 1,1 keer de nominale spanning (tenzij anders gespecificeerd)

Voldoet aan de normen:

DL/T538-2006 (Hoogspannings aanwezigheidsindicatieapparaat)
JBT10305-2001 (Technische voorwaarden voor postisolator van organisch materiaal in 3.6kV-40.5kV hoogspanningsapparatuur)

Speciale opmerkingen: Afmetingen kunnen worden aangepast. Bescherm tegen schade, vocht en verontreiniging. Voor installaties onder de 100 meter of in hooggelegen gebieden, gelieve dit te specificeren in de bestelnotities.
