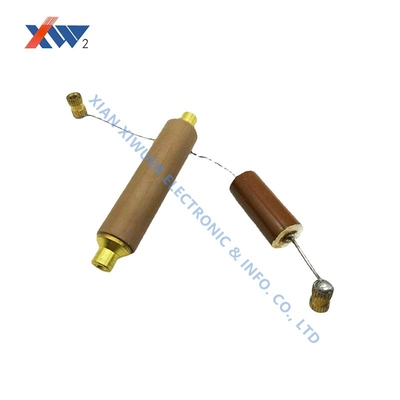

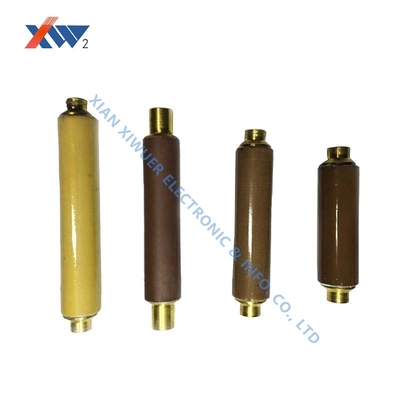

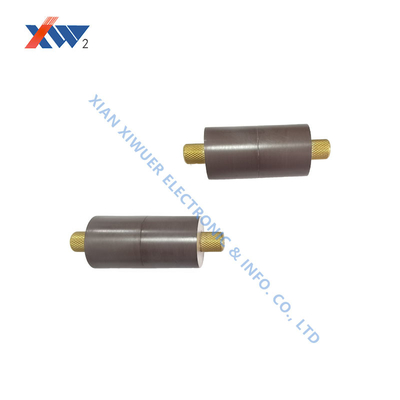

Hoogspanningsceramische condensator kernstaaf met 26,4kV gedeeltelijke ontlading en 70kVAC/5min Voltage in isolerende olie weerstaan
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale Spanning | 24KV | Nominale capaciteit ((pF) | 150 |
|---|---|---|---|
| Nominale capaciteitsbereikTestfrequentie1kHz+20%Testspanning1V+0,2V | 125~180 | Weerstandsspanning (in isolatieolie) | 70kVAc/5min |
| Gedeeltelijke Lossing | 26,4 kVAC≤5pC | Bliksempulse kV1.2/5μs | 125 |
| Markeren | 70 kVAC/5min Keramische condensator,Isolatie-olie-keramische condensator,26.4 kV keramische condensator met gedeeltelijke ontlading |
||
Productomschrijving
Hoogspannings keramische condensator kernstaaf 24kV 150pF
Technische specificaties
| Attribuut | Waarde |
|---|---|
| Nominale spanning | 24kV 150pF |
| Nominale capaciteit (pF) | 150 |
| Nominale capaciteitsbereik (Testfrequentie: 1kHz±20%, Testspanning: 1V±0.2V) |
125~180 |
| Weerstandsspanning (in isolatieolie) | 70kVAC/5min |
| Gedeeltelijke ontlading | 26.4kVAC ≤5pC |
| Bliksemimpuls kV 1.2/5μs | 125 |
Belangrijkste kenmerken
- Nominale spanning: 24kVAC
- Nominale capaciteit: 150pF
- Capaciteitsbereik: 125~180pF (bij 1kHz±20%, 1V±0.2V)
- Weerstandsspanning: 70kVAC gedurende 5 minuten in isolatieolie
- Gedeeltelijke ontlading: ≤5pC bij 26.4kVAC
- Bliksemimpuls: 125kV (1.2/5μs)
Toepassingsgebieden
Vacuümonderbreker (stroomonderbrekerkern):Gemetalliseerde keramische kernstaven (op alumina gebaseerd) worden gebruikt om vacuümonderbrekercaviteiten te produceren, die luchtdichte afdichting en elektrische isolatie bieden voor hoogspanningsstroomonderbreking. Toepassingen zijn onder meer mijnbouwstroomonderbrekers en generatorbeschermingssystemen.
Live weergave-apparaat:Gebruikt in 10kV-40.5kV energiesystemen om real-time indicatie te geven van de status van hoogspanningsgeleiders, stroomonderbrekers (SF6- en vacuümtypen), bliksembeveiligers en instrumenttransformatoren, waardoor de veiligheid van de operator wordt gewaarborgd.
Typische parameters:Capaciteitsbereiken van 10pF-230pF (bijv. 90pF bij 24kV), met een weerstandsspanning van 68kV (netfrequentie) en 125kV (bliksemimpuls).
Gebruiksaanwijzingen
- Gedeeltelijke ontlading mag niet meer bedragen dan 5pC bij 1,1 keer de nominale spanning, tenzij anders aangegeven
- Voldoet aan de norm DL/T538-2006 (Hoogspannings aanwezigheidsindicatieapparaat)
- Aangepaste afmetingen beschikbaar op aanvraag
- Speciale zorg vereist om schade, vocht en verontreiniging te voorkomen
- Voldoet aan de norm JB/T10305-2001 (Technische voorwaarden voor postisolator van organisch materiaal in 3.6kV-40.5kV hoogspanningsapparatuur)
Voor installaties onder 100 meter hoogte of in hooggelegen gebieden, gelieve dit in de bestelnotities te specificeren.
