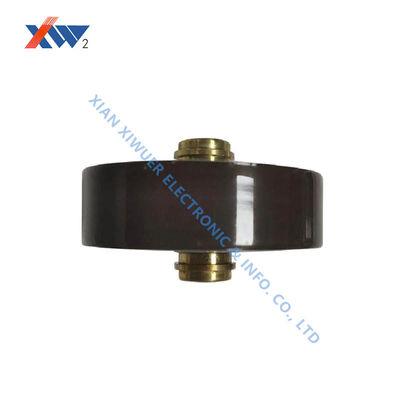

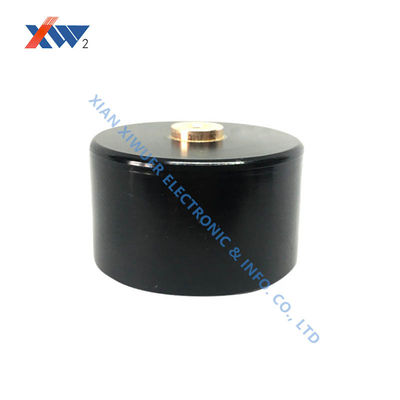

20kV-2000pF 20kV-10000pF 20kV-18000pF Hoogspanningsklinkcondensator voor PLC-koppelingssystemen

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
Plaats van herkomst XIAN, CHINA
Merknaam XIWUER
Certificering ISO9001,ISO14001,ISO45001
Min. bestelaantal 1 stks
Prijs Onderhandelbaar
Verpakking Details KARTON
Levertijd 5-7 dagen
Betalingscondities L/c, t/t
Levering vermogen 4.000.000 PCs een jaar

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Verwijdering ¥0.0040 Het weerstaan van Voltage 1.5UR ● 1min
Isolatieweerstand ≧ 1.0 × 105mΩ
Markeren

20kV-2000pF Hoogspanningscapacitor voor deurknoppen

,

20kV-10000pF PLC-koppelcondensator

,

20kV-18000pF HV Keramische condensator
Laat een bericht achter
Productomschrijving
Hoogspanningsdeurknopcondensatoren voor PLC-koppelingssystemen
Hoogspannings-stroomlijnkabel-communicatiekoppelingssystemen zijn essentiële apparatuur voor het implementeren van stroomlijnkabel-communicatie. Deze systemen koppelen efficiënt hoogfrequente communicatiesignalen terwijl ze de hoogspanning van de voedingsfrequentie veilig isoleren.
20kV-2000pF 20kV-10000pF 20kV-18000pF Hoogspanningsklinkcondensator voor PLC-koppelingssystemen 0
Technische specificaties
Nr. Specificatie Dissipatie Weerstandsspanning Isolatieweerstand Afmeting (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Isolatortype 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Belangrijkste kenmerken en voordelen
In PLC-systemen dienen hoogspanningsdeurknopcondensatoren als onmisbare "frequentiekiezers" en "isolatiebarrières" in het koppelcircuit, waarmee twee kernuitdagingen worden aangepakt:
  • Weerstand bieden tegen stroomlijnspanningen van enkele duizenden tot tienduizenden volts om absolute veiligheid voor de back-end communicatieapparatuur te garanderen
  • Laagverlies-signaaloverdracht bereiken binnen het draaggolffrequentiebereik (meestal 40-500 kHz)
Onze hoogspanningsdeurknopcondensatoren zijn voorzien van gespecialiseerd keramisch diëlektricum en een vacuüm-epoxy-potproces dat zorgt voor:
  • Stabiele isolatieprestaties over spanningsniveaus van 35-500kV
  • Lage equivalente serieweerstand (ESR) en lage inductie (ESL) voor uitstekende frequentierespons
  • Uitzonderlijke temperatuurstabiliteit (±2% capaciteitsverandering van -40°C tot +85°C)
  • Langdurige betrouwbaarheid in zware omgevingen
Als een kerncomponent in het koppelcircuit vervullen onze hoogspanningsdeurknopcondensatoren de dubbele taken van hoogspanningsisolatie en hoogfrequente koppeling, waardoor een stabiele werking van PLC-systemen onder verschillende omstandigheden wordt gegarandeerd.
