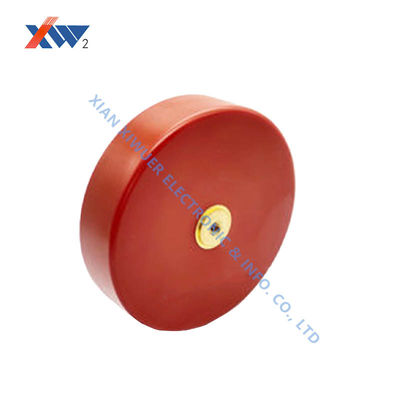

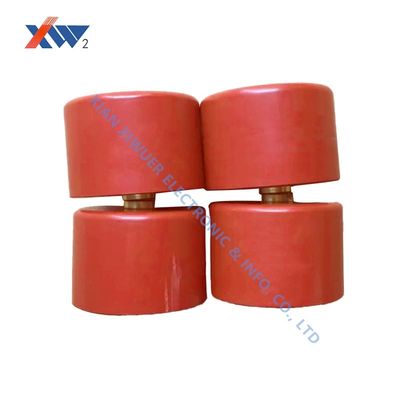

Hoogspanningsdeurknoopcondensatoren zijn cruciaal voor PLC-koppelingsfilters.

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Plaats van herkomst XIAN, CHINA
Merknaam XIWUER
Certificering ISO9001,ISO14001,ISO45001
Min. bestelaantal 1 stks
Prijs Onderhandelbaar
Verpakking Details KARTON
Levertijd 5-7 dagen
Betalingscondities L/c, t/t
Levering vermogen 4.000.000 PCs een jaar
Productdetails
Verwijdering ¥0.0040 Het weerstaan van Voltage 1.5UR ● 1min
Isolatieweerstand ≧ 1.0 × 105mΩ
Markeren

Hoogspannings deurgreepcondensatoren voor PLC

,

Deurgreepcondensatoren met hoge spanning

,

PLC-koppelingsfiltercondensatoren
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Laat een bericht achter
Productomschrijving

Hoogspanningsklinkcondensatoren zijn cruciaal voor PLC-koppelingsfilters.
Tekening:
Hoogspanningsdeurknoopcondensatoren zijn cruciaal voor PLC-koppelingsfilters. 0

Parameters:

Nr. Specificatie Dissipatie Weerstandsspanning Isolatieweerstand Afmeting(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Isolator type 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


In systemen voor powerline carrier-communicatie is de gecoördineerde werking van koppelingsfilters en koppelcondensatoren cruciaal. Als het kernelement van de koppeling bepaalt de prestatie van hoogspanningsklinkcondensatoren direct de transmissie-efficiëntie en signaalkwaliteit van het gehele communicatiesysteem. Onze producten bieden, door nauwkeurige controle van elektrische parameters en een geoptimaliseerd structureel ontwerp, een perfecte oplossing voor PLC-systemen.

Koppelingsfilters moeten twee hoofdfuncties vervullen: impedantie-aanpassing en frequentiebandselectie. Als de capaciteitswaarde van de koppelcondensator varieert of de temperatuurkarakteristieken slecht zijn, zal het filter ontstemmen, wat resulteert in verhoogde signaalreflectie en transmissiedemping. Onze hoogspanningsklinkcondensatoren gebruiken Klasse I keramisch diëlektricum (N4700-serie), wat zorgt voor een capaciteitsvariatie van minder dan ±0,5% over een breed temperatuurbereik, wat een stabiele capacitieve reactantiebasis biedt voor het koppelingsfilter. Hun nauwe capaciteitstolerantie (tot ±5%) garandeert de nauwkeurigheid van de doorlaatbandkarakteristieken van het filter.

In praktische toepassingen tonen onze hoogspanningsklinkcondensatoren aanzienlijke voordelen: een lage dissipatiefactor (tanδ ≤ 1×10⁻³) zorgt voor signaaltransmissie-efficiëntie; hoge lineariteit voorkomt harmonische vervorming; en uitstekende pulsweerstand, waardoor ze bestand zijn tegen blikseminslagen en schakeloverspanningen. Deze functies maken onze producten bijzonder geschikt voor veeleisende toepassingsscenario's zoals slimme grid-distributieautomatisering en monitoring van nieuwe energiecentrales.


Markeringen:

De Ceramische Condensator van deurknopschijven

Gelijkstroom-de Condensatoren van de Hoogspanningsdeurknop

De Ceramische Condensator van schijvenhv
