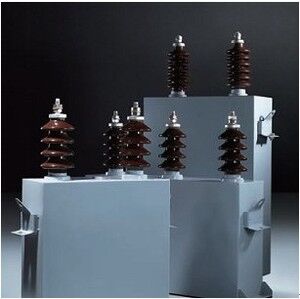

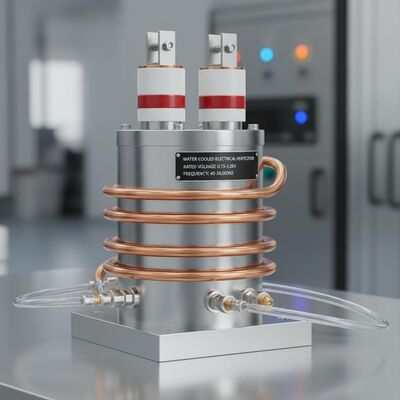

Watergekoelde elektrische verwarmingscondensator met nominale spanning 0,75-1,2 kV en frequentie 40-24.000 Hz voor hoogspanningsapplicaties

• Capaciteitsdeviatie: ±10%. De verhouding van de maximale tot de minimale capaciteitswaarden voor elke fase en groep mag niet groter zijn dan 1.1.
• Dielectrische verliezen Tangent tanδ (voor volle film dielectrische) bij nominale spanning Un en 20°C:
  • Un ≤ 1 kV: tanδ ≤ 0.0015
  • Un > 1 kV: tanδ ≤ 0.0012
• Isolatievermogen: bestand tegen 1 kV-testspanning met een frequentie van 1 minuut tussen de eindpunten en de behuizing.
• De temperatuur bij de inlaat van het koelwater mag niet hoger zijn dan 30°C.
  • Voor condensatoren met Qn ≤ 1000 kvar, waterstroom ≥ 4 L/min
  • Voor condensatoren met Qn ≥ 1000 kvar, waterstroom ≥ 6 L/min
• Langdurige bedrijfsoverspanning (maximaal 4 uur in een periode van 24 uur) mag niet meer bedragen dan 1,1 Un.
• Langdurige bedrijfsoverdracht (inclusief harmonische stromen) mag niet hoger zijn dan 1,35 In.
• Installatie binnen, met een hoogte van niet meer dan 1000 m.
• De omgevingstemperatuur op de installatie- en exploitatielocatie mag niet hoger zijn dan 50°C.
• Installatieplaats vrij van ernstige mechanische trillingen, schadelijke gassen/dampen en explosief stof.
• RWM- en RFM-watergekoelde elektrische verwarmingscondensatoren met volledige film voldoen aan JB71

Voornamelijk gebruikt in besturbare of verstelbare wisselstroomsystemen met een nominale spanning van niet meer dan 3,6 kV en een frequentie tussen 40 en 24 000 Hz.speciaal ontworpen voor het verbeteren van de vermogensfactor bij inductieverwarming, smelt- en roerenapparatuur of gietapparatuur, alsmede soortgelijke toepassingen.

De elektrische verwarmingscondensator bestaat uit de volgende hoofdcomponenten:

• Kern:De kern bestaat uit meerdere parallelle elementen. Elk condensator element is gewikkeld uit condensator papier (diëlektrisch) en aluminium geleiders (platen).Een plaat is gelast aan een koelwaterpijp, die zich aansluit op de aardingspaneel of aardingsplaat op de dekking en dient als de totale aansluiting voor die plaat.
• Het tweede plaatje is van de behuizing geïsoleerd en wordt via een aansluitplaat aan de busbalk verbonden en door een porseleinen behuizing op het deksel geleid.
• Hoesje:De behuizing is rechthoekig met opheffingslussen die aan beide zijden zijn gelast voor hantering.

• De condensatoren moeten zonder trillingen worden geïnstalleerd.op voorwaarde dat niet-brandbare materialen een solide scheidingswand om de condensatoren vormen of dat de condensatoren in afzonderlijke metalen kastjes zijn geplaatst.
• Om schade aan condensatorkoelwaterleidingen te voorkomen, mag de omgevingstemperatuur op de installatieplaats niet lager liggen dan ±2 °C.
• De condensatoren moeten verticaal worden geplaatst (porseleinen buizen naar boven gericht).Behoud van een minimale afstand van 20 mm tussen condensatoren.
• Bij verbindingen tussen condensatorkoelwaterleidingen en tussen koelwaterleidingen en waterbronleidingen moeten flexibele rubber slangen worden gebruikt.met een vermogen van niet meer dan 10 WDe afvoerpijpen mogen niet bedekt zijn en moeten op gemakkelijk waarneembare plaatsen worden geplaatst om de afvoer te allen tijde te controleren.
• De temperatuur van het koelwater bij de inlaat mag niet hoger zijn dan +30°C en bij de uitlaat mag niet hoger zijn dan +35°C.
• Wanneer meerdere koelwaterleidingen in serie worden aangesloten (maximaal drie eenheden), moeten de waterdruk en de doorstroming worden aangepast om het temperatuurverschil tussen het inlaat- en het uitlaatwater te regelen.ervoor te zorgen dat de uitlaattemperatuur niet hoger is dan +35°CDe druk bij de inlaat van het koelwater mag niet hoger zijn dan 4 atmosfeer.
• Als de watervoorziening wordt onderbroken door een storing, moet de stroomvoorziening van de condensator onmiddellijk worden afgesloten.volledig alle water uit de koelwaterleidingen afvoeren.
• Wanneer meerdere groepsterminals parallel op de condensator worden gebruikt, moeten flexibele aansluitplaten worden gebruikt.niet van een afzonderlijke groepsterminalDe doorsnede van de aansluitplaat mag niet kleiner zijn dan 2,5 cm2.
• Als de lijnspanning de nominale spanning van de condensator overschrijdt, wordt het aantal in serie aangesloten condensatoren aangepast of worden de eindpunten van in serie werkende condensatoren parallel aangesloten.
