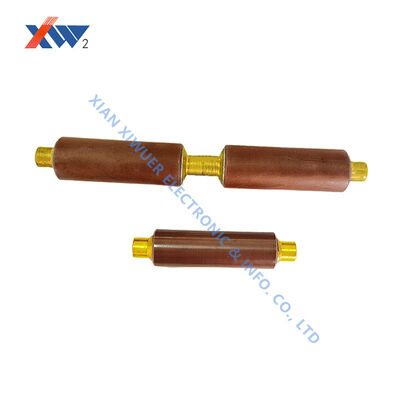

Keramische hoogspanningscondensatorstaaf (VDIS Ceramics) voor 3,6 kV–40,5 kV-systemen met ultralage gedeeltelijke ontlading en hoge isolatieweerstand

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Plaats van herkomst XIAN, CHINA
Merknaam XIWUER
Certificering ISO9001,ISO14001,ISO45001,CCC
Modelnummer CT8-2-24kV-500pF
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Karton
Levertijd 25~30 werkdag
Betalingscondities L/C, T/T
Levering vermogen 3.000.000 stuks per jaar
Productdetails
Montagetype Door gat Spanningswaarde 2000v
Werktemperatuurbereik 50℃~+125℃ Capaciteit 10pF tot 1μF
Dimensie T: 22,0 mm Voltage het weerstaan 70kV, 50Hz ·1min
Spanningsbereik 100V tot 10kV Diëlektrische losse 1V, 1KHz (20-25) ℃ < 0,0040
Leven 10 jaar Toepassingen Hoogspanningsvoedingen, pulscircuits, medische apparatuur
Productnaam Hoogspanningsceramische condensator Looddraad Φ0.48mm
Sollicitatie glans, verf, zirconiumdioxydesilicaat Capacitieve weerstand bij 1V, 1kHz, (20-25) ℃ 150PF±10%
Beëindiging Tin/lood of loodvrij
Laat een bericht achter
Productomschrijving
Keramische condensatorstaven (VDIS-keramiek) voor apparaten voor het aangeven van de aanwezigheid van hoge spanning.
Productoverzicht

Onze high-performancemet een vermogen van niet meer dan 50 Wzijn nauwkeurig ontworpen kerncomponenten voor hoogspanningsvoorzieningen (VPIS/VDIS) in middelspanningsschakelaars (MV).Deze staven zorgen voor een nauwkeurige spanningsdetectie met ultra lage gedeeltelijke ontlading, een stabiele isolatieweerstand en een betrouwbare werking op lange termijn.

Gebouwd met hoogwaardige keramische dielectrische materialen, leveren onze VDIS staven consistente capaciteitswaarden, laag dielectrisch verlies en uitstekende temperatuurstabiliteit.waardoor ze ideaal zijn voor zowel indoor als outdoor MV-apparatuurassemblages.

Belangrijkste kenmerken
  • Spanningsbereik:30,6 kV tot 40,5 kV, die alle gemeenschappelijke MV-toepassingen bestrijkt
  • Ultralage gedeeltelijke ontlading: ≤ 10 pC bij gespecificeerde testspanningen (tot 5 pC bij 1,1 × nominale spanning)
  • Extreme lage dielectriciteitsverlies: ≤ 0,0040 (getest bij 1 kHz, 1 V)
  • Hoge isolatieweerstand: ≥ 1,0×105 MΩ (1VDC / 1min)
  • Uitstekende weerstand tegen bliksemimpuls (tot 185 kV piek)
  • Temperatuurkenmerken: 2D4 (Y5T), 2B4 (Y5P), DL-serie beschikbaar
  • Op maat gemaakte schroefdraadopties: M4, M5, M6, M8, M10, M12, M16
  • Op aanvraag beschikbare afmetingen en capaciteitswaarden op maat
  • Voldoen aanDL/T538-2006enJB/T10305-2001normen
Toepassingen
  • Hoogspanningsaanwijzingsapparaten (VPIS/VDIS)
  • met een vermogen van niet meer dan 50 W
  • Middenspanningsschakelaars (MV), ringeenheden (RMU's) en koepels
  • met een vermogen van niet meer dan 50 W
  • 3.6kV / 7.2kV / 12kV / 24kV / 40.5kV elektriciteitsdistributiesystemen
Technische specificaties
Parameter Detail
Nominale spanning 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC
Nominale capaciteitsbereik 4pF tot 500pF (aanpasbaar)
Dielektrische verliezen ≤ 0,0040 (1kHz, 1V ± 0,2V)
Isolatieweerstand De in punt 6.2.4.1 bedoelde bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte.
Gedeeltelijke kwijting ≤ 10pC / ≤ 5pC (bij gespecificeerde testspanningen)
Weerstand bieden aan bliksemimpuls 40 kV tot 185 kV (1.2/5μs golf)
Test standaard. DL/T538-2006, JB/T10305-2001
