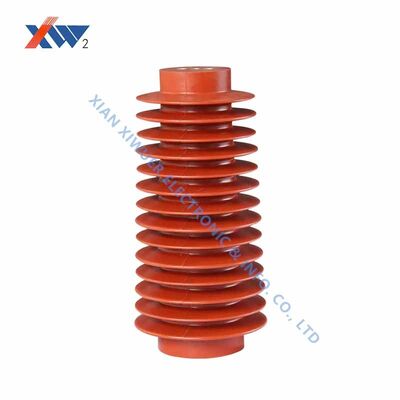

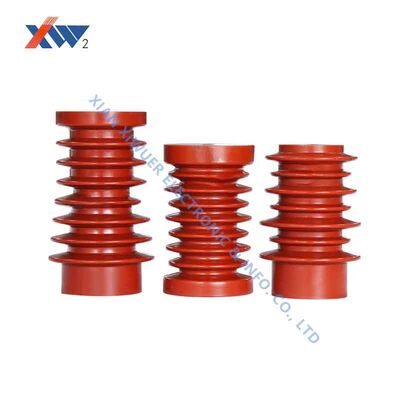

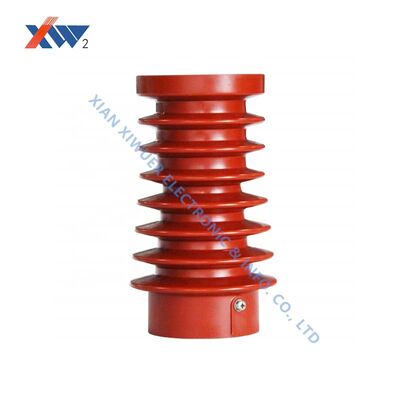

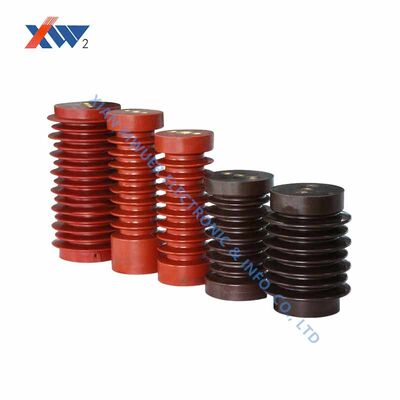

Ingebouwde keramische isolatieposten met een hoge mechanische sterkte en uitstekende dielectrische prestaties voor epoxy-gegote instrumenttransformatoren
Productdetails
| Montagetype | Door gat | Spanningswaarde | 2000v |
|---|---|---|---|
| Werktemperatuurbereik | 50℃~+125℃ | Capaciteit | hoogspanning STD=250pF |
| Dimensie | T: 22,0 mm | Voltage het weerstaan | 70kV, 50Hz ·1min |
| Spanningsbereik | 100V tot 10kV | Diëlektrische losse | 1V, 1KHz (20-25) ℃ < 0,0040 |
| Leven | 10 jaar | Toepassingen | Hoogspanningsvoedingen, pulscircuits, medische apparatuur |
| Productnaam | Hoogspanningsceramische condensator | Looddraad | Φ0.48mm |
| Sollicitatie | ring hoofdeenheid | Capacitieve weerstand bij | 1V, 1kHz, (20-25) ℃ 150PF±10% |
| Beëindiging | Tin/lood of loodvrij | Functie | Neem elektriciteit, nauwkeurige meting |
| Nauwkeurigheid | 0.5P | Nominale frequentie | 50/60 Hz |
| Bestand tegen spanning | 50Hz 42kV ·1min (HV-aarding) |
Productomschrijving
Ingebedde keramische isolatiepalen | Ondersteuningsisolatoren met hoge weerstand voor epoxy-gegoten instrumenttransformatoren
Onsingebedde keramische isolatiepalenzijn structurele isolerende componenten die zijn ontworpen om te worden gegoten in stroom- en spanningstransformatoren van epoxyhars. Deze keramische palen bieden mechanische ondersteuning voor interne wikkelsamenstellen, terwijl superieure diëlektrische prestaties binnen het gietharslichaam behouden blijven.
In tegenstelling tot zuivere harsstructuren bieden onze met keramiek versterkte palen een hogere thermische geleidbaarheid, betere dimensionele stabiliteit en verbeterde prestaties bij gedeeltelijke ontlading - een voorkeursoplossing voor hoogwaardige instrumenttransformatoren die worden gebruikt in utiliteits- en industriële schakelapparatuur.
Belangrijkste kenmerken
- Hoge mechanische sterkte voor wikkelondersteuning
- Uitstekende diëlektrische prestaties binnen de epoxymatrix
- Lage thermische uitzetting, bijpassende epoxyharseigenschappen
- Glad oppervlak voor optimale harshechting
- Aangepaste geometrieën: cilindrische, getrapte, geflensde ontwerpen
- Ultralage gedeeltelijke ontlading indien ingebed in giethars
- Geschikt voor instrumenttransformatoren van 12 kV tot 40,5 kV
Toepassingen
- Epoxy-gegoten stroomtransformatoren (CT)
- Epoxy-gegoten spanningstransformatoren (VT)
- Gecombineerde transformatoren (meetunits)
- Instrumenttransformatoren voor MV-schakelapparatuur voor binnenshuis
- Post-type isolatieondersteuning in met hars geïsoleerde constructies
Technische specificaties
| Parameter | Waarde |
|---|---|
| Spanningsklasse | 12 kV - 40,5 kV |
| Materiaal | Keramiek met een hoog aluminiumoxidegehalte/steatietkeramiek |
| Diëlektrische sterkte | ≥ 25 kV/mm |
| Druksterkte | ≥ 800 MPa |
| Thermische geleidbaarheid | ≥ 2,0 W/(m*K) |
| Oppervlakteafwerking | Geglazuurd / ongeglazuurd (op maat) |
| Maatwerk | Diameter, lengte, eindvlakgeometrie |
