Plug-and-play VDIS-keramische condensatormodule met een ratingspanning van 2000 V en een levensduur van 10 jaar voor MV-switchgear
Productdetails
| Montagetype | Door gat | Spanningswaarde | 2000v |
|---|---|---|---|
| Werktemperatuurbereik | 50℃~+125℃ | Capaciteit | 10pF tot 1μF |
| Dimensie | T: 22,0 mm | Voltage het weerstaan | 70kV, 50Hz ·1min |
| Spanningsbereik | 100V tot 10kV | Diëlektrische losse | 1V, 1KHz (20-25) ℃ < 0,0040 |
| Leven | 10 jaar | Toepassingen | Hoogspanningsvoedingen, pulscircuits, medische apparatuur |
| Productnaam | Hoogspanningsceramische condensator | Looddraad | Φ0.48mm |
| Sollicitatie | glans, verf, zirconiumdioxydesilicaat | Capacitieve weerstand bij | 1V, 1kHz, (20-25) ℃ 150PF±10% |
| Beëindiging | Tin/lood of loodvrij |
Productomschrijving

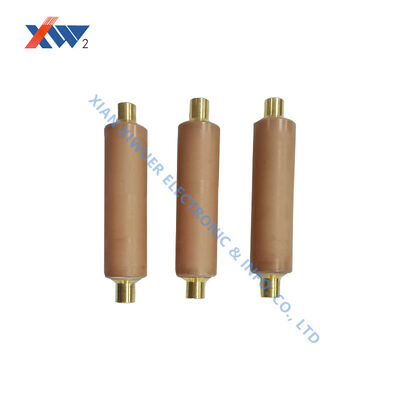

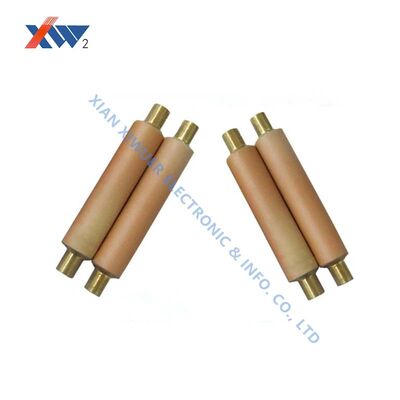

Geïntegreerde VDIS keramische condensatormodules | Plug-and-play spanningsdetectiesystemen voor middenspanningsschakelaars
Onsgeïntegreerde VDIS keramische condensatormoduleszijn voorgemonteerde, kant-en-klare units die keramische condensatorstaven, aansluitklemmen en isolerende behuizing in één pakket combineren. Deze plug-and-play-modules zijn ontworpen voor OEM-fabrikanten van schakelapparatuur en vereenvoudigen de montage van spanningsaanwezigheidsindicatiesystemen (VPIS/VDIS) in schakelpanelen van 12 kV tot 40,5 kV.
Elke module is in de fabriek getest op capaciteit, gedeeltelijke ontlading en isolatieweerstand, waardoor uw interne testwerklast wordt verminderd en een consistente kwaliteit in alle productiebatches wordt gegarandeerd.
Belangrijkste kenmerken
- Volledig geïntegreerd: keramische kern + behuizing + aansluitklemmen
- In de fabriek gekalibreerde capaciteit en PD-getest
- Gestandaardiseerde montagevoetafdruk voor eenvoudige drop-in vervanging
- Compatibel met de meest voorkomende VPIS-indicatorcircuits
- Verkrijgbaar met ingebouwde hoogspanningsbegrenzingsweerstand
- Opties voor IP-classificatie voor binnen- en buitencabines
- Korte doorlooptijden voor standaard moduleconfiguraties
Toepassingen
- OEM MV-schakelapparatuur VPIS / VDIS-montage
- Ring-hoofdeenheid (RMU) spanningsaanwezigheidsindicatie
- Retrofitsets voor capacitieve spanningsindicatoren
- Live-line monitoring in distributiepanelen
- Gestandaardiseerde reserveonderdelen voor het onderhoud van schakelapparatuur
Technische specificaties
| Parameter | Waarde |
|---|---|
| Systeemspanning | 12 kV, 24 kV, 36 kV, 40,5 kV |
| Capaciteit per module | 40pF - 120pF (standaardserie) |
| Gedeeltelijke ontlading | ≤ 5pC bij 1,1* Ur |
| Uitgangssignaal | Compatibel met standaard neon-/LED-indicatoren |
| Montage | Opties met schroefdraad/flens/klikbevestiging |
| Behuizingsmateriaal | Epoxyhars / polymeer (op maat) |
| Bedrijfstemperatuur | -40°C tot +105°C |
| Naleving | IEC 61243-5 (VDIS), GB/T 25083 |
