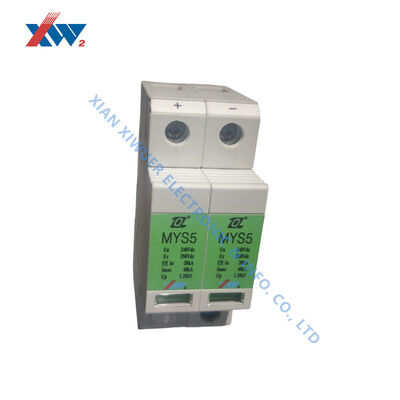

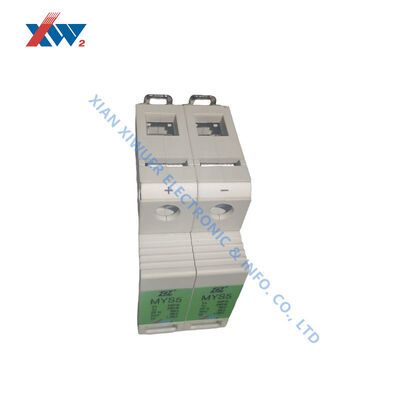

MYS5-385 20 2P NS Klasse II overspanningsbeveiligingsapparaat Insteekbare cartridge Tweepolig AC-systeem

Merknaam:	XIWUER
Modelnummer:	MYS5-385/20-2P (NS)
MOQ:	100
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C, T/T
Leveringscapaciteit:	3.000.000 stuks per jaar

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001,ISO14001,ISO45001,CCC

SPD volgens EN 61643-11:

Klasse 2

SPD volgens IEC 61643-11:

Klasse II

Nominale AC-spanning (Un):

230 V wisselstroom, 50/60 Hz

Maximale continue bedrijfsspanning (Uc):

385 V wisselstroom, 50/60 Hz

Nominale ontladingsstroom (in):

20kA (8/20μs)

Maximale ontlaadstroom (Imax):

40kA (8/20μs)

Spanningsbeveiligingsniveau (omhoog):

≤1,9kV

Reactietijd (tA):

≤25 ns

Bedrijfstemperatuurbereik:

-40℃ ~ +70℃

Bedrijfsstatus / foutindicatie:

groen/rood

Aantal poorten:

Minimale doorsnede van de geleider:

1,5 mm² massieve draad/flexibele draad

Maximale doorsnede van de geleider:

35 mm² gevlochten draad / 25 mm² flexibele draad

Bouttype/koppel:

M5 / 3,0 Nm ±10%

Montagemethode:

35 mm DIN-rail, EN 60715

Materiaal behuizing:

Thermoplastisch, UL94 V-0

Installatielocatie:

Binnen

Beschermingsgraad:

IP20

Contacttype voor signalering op afstand:

Zwevend wisselcontact

AC-schakelcapaciteit:

125VAC/1A

DC-schakelcapaciteit:

30VDC/0,5A

Dwarsdoorsnede van terminal voor externe signalering:

0,2 mm²

Type schroefgat / koppel:

M2/0,25 Nm

Verpakking Details:

karton

Levering vermogen:

3.000.000 stuks per jaar

Markeren:

Stroombeschermingsinrichting van klasse II

Plug-in cartridge SPD 2P

Tweepolige wisselstroomoverspanningsbeschermer

Productbeschrijving

De MYS5-385/20-2P is ontworpen als een klasse II overspanningsbeschermingsapparaat en levert 20kA nominale en 40kA maximale ontladingsstroom bij 385V.9 kV beschermingsniveau en snelle reactie klem bliksem en schakelstijgingen, terwijl de 35 mm DIN-spoormodule in distributiekastjes past.

Productbeschrijving

DeMYS5-385/20-2P Overspanningsbeschermingsinrichting (SPD)is ontworpen voor overspanningsbescherming in laagspanningsstroomdistributiesystemen.

Het wordt gebruikt om elektrische apparatuur te beschermen tegen tijdelijke overspanning veroorzaakt door bliksemschokken, schakeloperaties en andere elektrische storingen.

Dit GPD van type 2 voldoet aan:EN 61643-11 Klasse IIenIEC 61643-11 klasse IIHet heeft eenMaximale continue werkspanning 385V wisselstroom (Uc),20 kA nominale ontladingsstroom (in), enMaximale ontladingsstroom van 40 kA (Imax), die een betrouwbare prestatie biedt op het gebied van overspanningsbescherming.

Het apparaat gebruikt een35 mm DIN-spoormontageontwerp, geschikt voor installatie in distributiekastjes, bedieningspanele en andere elektrische binnensystemen.

Productkenmerken

Type 2 / klasse II overspanningsbeschermingsinrichting
Nominale ontladingsstroom:20kA (8/20μs)
Maximale ontladingsstroom:40 kA (8/20 μs)
Maximale continue werkspanning:385V wisselstroom
Beschermingsniveau tegen lage spanning:≤ 1,9 kV
Snelle reactietijd:≤ 25 ns
Montage op de DIN-spoor volgens EN 60715
Werktemperatuur:-40°C tot +70°C
Groen/rood statussignaal voor het functioneren en het controleren van storingen
UL94 V-0 vlamvertragende thermoplastische behuizing

Toepassingen

Het SPD MYS5-385/20-2P is geschikt voor:

Laagspanningsstroomdistributiesystemen
Elektrische distributie-kasten
Industriële besturingssystemen
Gebouw elektrische installaties
Bescherming van automatiseringsapparatuur
Beschermingssystemen voor de interne stroomtoevoer
